Route MikroTik secara Logical (1 kabel)

• Hubungkan fisik kabel LAN dari laptop ke MikroTik port 2 (ether2)

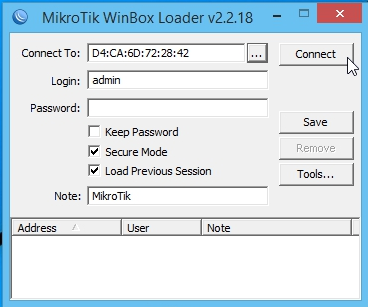

• Buka Software WinBox

• Pilih MAC Address MikroTik yang akan dibuka

• Pilih Bridge

 ·         Add Bridge dengan cara mengklik tanda + berwarna biru

·         Name: bridge1, ARP: enabled, klik OK

·         Bridge berhasil dibuat

·         Masih di menu Bridge, pilih Ports, kemudian tambah port dengan cara klik +

·         Interface: ether1, Bridge: bridge1, kemudian klik OK

• Port ether1 sudah berhasil dimasukkan ke bridge1

• Pilih Interfaces, bridge1 sudah Running dan muncul di Interface List

• Masih di menu Interface, Pilih VLAN

• Tambah VLAN dengan cara klik + berwarna biru

• Name: vlan2, ARP: enabled, VLAN ID: 2, Interface: ether1, klik OK

• Vlan2 sudah berhasil dibuat, tambahkan vlan lagi yaitu vlan20, klik + lagi

• Name: vlan20, ARP: enabled, VLAN ID: 20, Interface: ether1, klik OK

• Vlan2 dan vlan20 berhasil dibuat, muncul di Interface List dalam Interface ether1

• Pilih IP > Addressess

•  Di Address List, kita tambahkan IP, klik +

• Address: 192.168.2.1/24, Interface: bridge1

• Klik OK

• IP Address berhasil dibuat

• Tambahkan IP Address baru lagi, klik +. Address: 192.168.20.10/24, Interface: bridge1. Klik OK

• Ada 2 IP Address yang berhasil dibuat

• Pilih IP > Routes

• Di Route List muncul bridge1 reachable di 2 IP tadi dibuat

• Kemudian cabut fisik kabel LAN di port 2 (ether2), pindahkan ke port 1 (ether1).

• Test ping ke laptop lawan sudah berhasil Reply from 192.168.20.10
